國內首創——鴻達三合一快速自粘結電工鋼的特點與應用

電工鋼發展趨勢

2024年，我國電工鋼總產量達到1610萬噸。其中，無取向電工鋼產量為1315萬噸，同比增長9%，其中高牌號無取向電工鋼產量達到410.4萬噸，新能源驅動電機用高牌號無取向電工鋼產量為117.9萬噸；取向電工鋼產量為295萬噸，同比增長11.9%。

在全球電動化浪潮的強勁推動下，電動汽車、電動飛機、電動船舶等新興產業正以前所未有的速度重塑工業格局。2024年，新能源汽車產量為1288.8萬輛，同比增長34.4%；銷量為1286.6萬輛，同比增長35.5%，新能源汽車新車銷量達到汽車新車總銷量的40.9%。這些創新交通工具的核心動力——高功率密度電機，對電工鋼材料提出了前所未有的挑戰：材料厚度從0.50mm、0.35mm、0.30mm、0.27mm、0.25mm、0.20mm、0.15mm、0.10mm、0.08mm到0.05mm的極薄化趨勢。

極薄材料對電機鐵心沖壓模具與疊裝帶來的問題與挑戰，既是對材料性能的極限考驗，也催生了產業鏈的深度變革。然而，在電工鋼極薄化進程中，沖壓成型與疊裝面臨著新的挑戰，沖壓精度與生產效率之間的矛盾日益凸顯，已然成為制約行業發展的 “卡脖子” 難題。

為應對這一挑戰，在材料技術、模具技術、沖壓技術、疊裝技術、加工設備、沖壓設備以及送料設備等多個方面，都對行業提出了極高的要求。

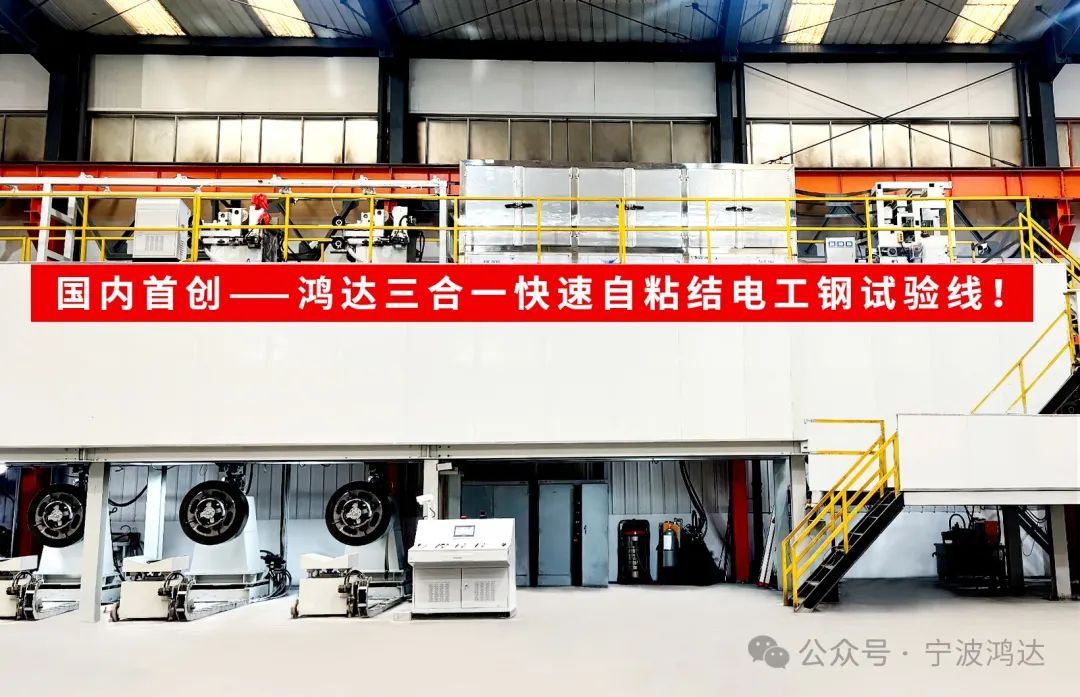

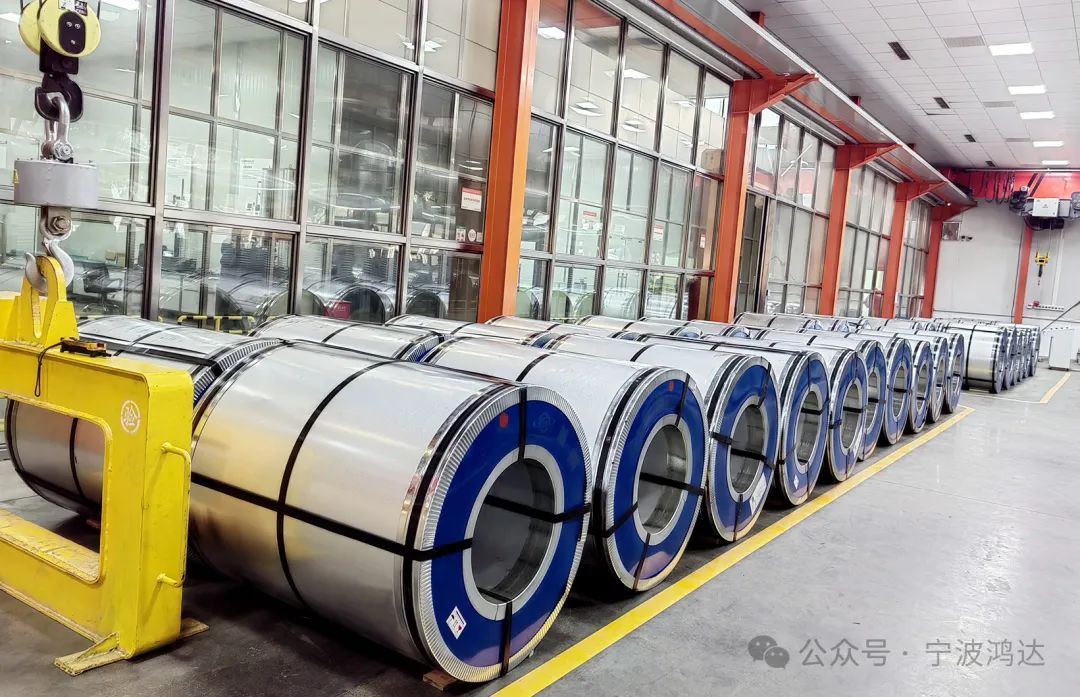

三合一快速自粘結電工鋼試驗線

一

極薄材料沖壓技術痛點解析

1、對模具精度的挑戰

沖壓模具的凸模、凹模的沖壓間隙比較小。以沖壓厚度0.10mm的極薄電工鋼為例，此時凸模、凹模的沖壓間隙僅有單邊0.004～0.006mm，這種微米級的間隙要求極大增加了模具加工時的難度，在生產制造過程中，不僅導致加工報廢率明顯上升，相關的制造成本也會大幅增加。同時對模具的導向精度要求也變得更高，相應增加了模具制造成本。另外對加工設備精度也要求更高，需要使用進口高精度設備。

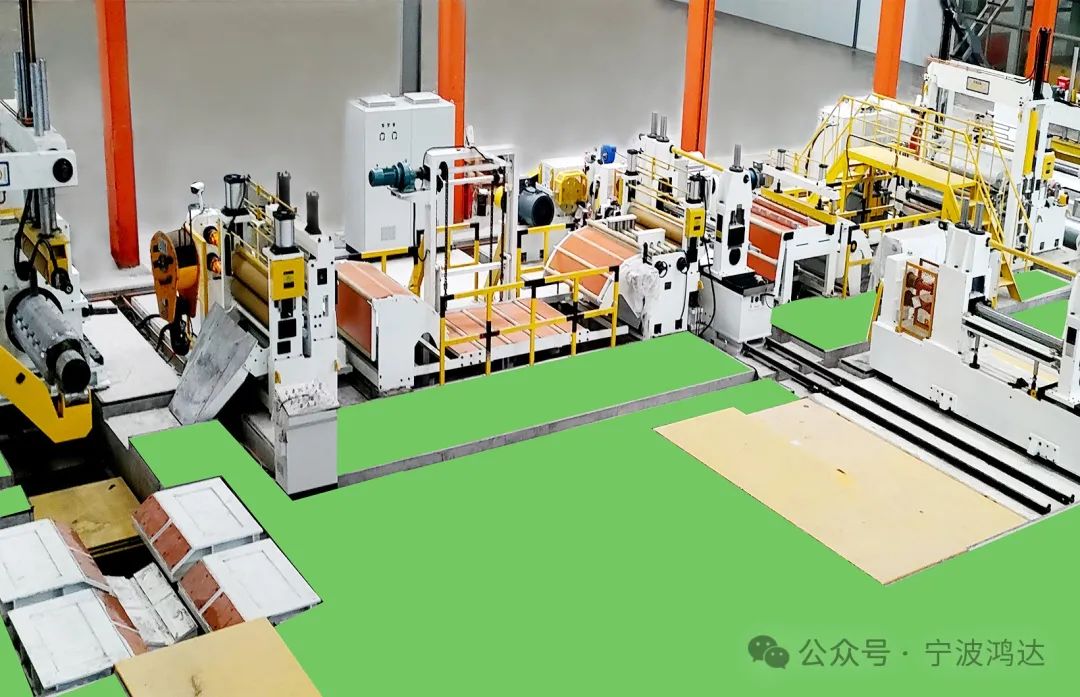

皮帶漲緊縱剪生產線

2、對模具刃口材料的挑戰

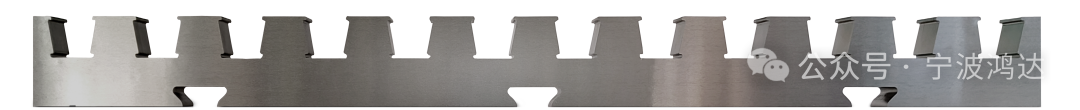

對模具刃口材料的耐磨損、防崩刃性能要求更高。例如生產相同高度的鐵心，沖壓0.10mm電工鋼的模具沖次比沖壓0.30mm電工鋼要增加3倍之多，模具的總壽命需同步提高3倍，這對模具刃口材料的耐磨損性與防崩刃性提出了嚴苛的要求。極薄電工鋼在沖壓時因變形量相對較小，應力集中現象較為明顯。當模具刃口受到的應力超過材料的承受極限時，就容易出現崩刃現象。特別是在一些復雜形狀的沖壓加工中（如帶有尖角、凹槽等特征的沖壓件），模具刃口在這些部位所承受的應力會更大，崩刃風險增高。崩刃不僅會導致模具損壞且無法正常使用，修復或更換會增加生產成本和停機時間，從而影響生產進度，降低生產效率。

3、對沖床精度的挑戰

普通的國內沖床無法滿足要求，需要進口的沖床設備。常規送料機無法滿足極薄鋼卷的送料要求，需采用一拉一送式送料機才能保證送料的穩定性。

4、對沖壓效率的影響

例如相同高度的電機鐵心，采用厚度0.10mm材料時，所需要的沖壓次數是采用0.30mm材料的3倍。要保證同等效率，需要采用3倍的沖壓設備和3倍的人工，以及3倍的能耗，且沖壓時一般只能單列沖壓，材料利用率較低，沖壓速度只能達到130次—150次/分鐘，大大增加了投資成本和生產成本，生產效率也比較低下。

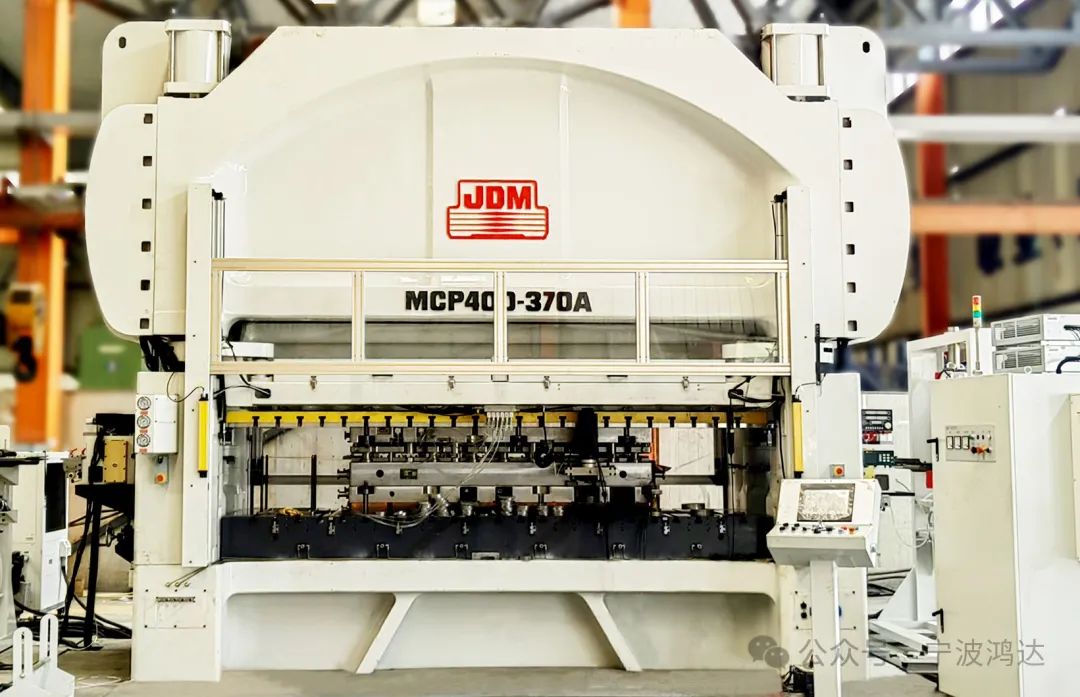

400T-3700mm 寧波精達高精度高速沖床

5、對鐵心疊裝的技術挑戰

如采用厚度僅為0.10mm 的材料，由于這類材料本身厚度較薄，其剛性較差，在疊裝過程中，這種特性極易導致沖片產生變形，進而使疊裝效果大打折扣。以鐵心采用自扣方式為例，當使用極薄材料時，由于材料厚度過薄，沖出的扣點剛性不足。在鐵心疊裝過程中，扣點容易發生變形，出現扣不緊、易脫落等問題。這些問題會直接導致鐵心報廢率升高，產品合格率下降，不僅大幅增加了產品的材料成本，還顯著提高了生產成本。

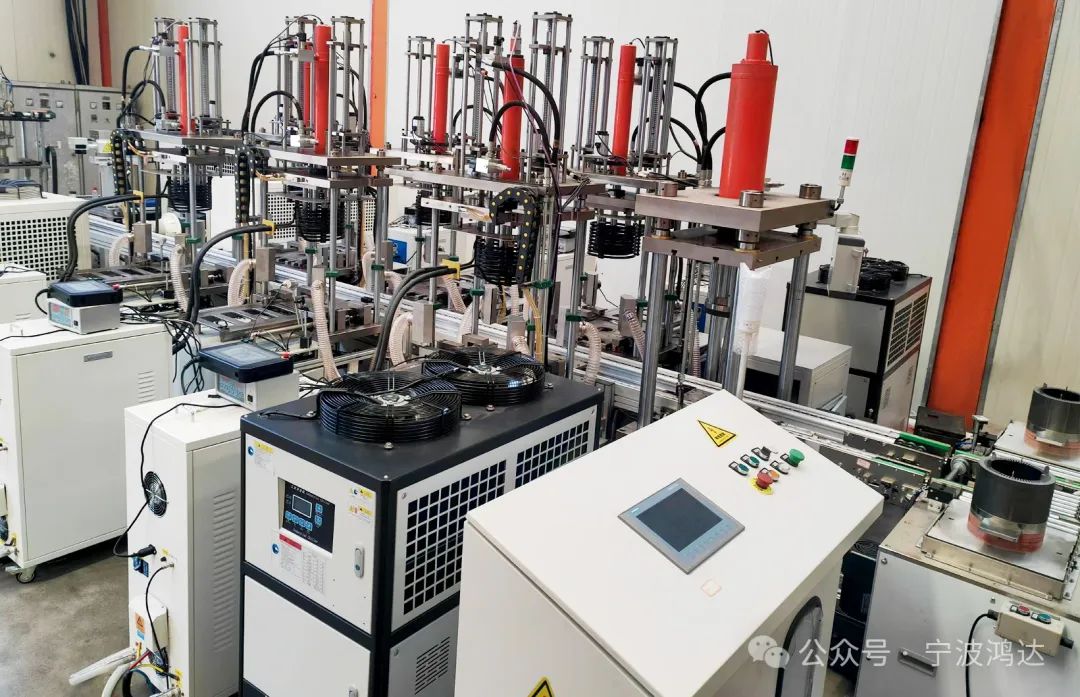

自粘結電機鐵心、多工位柔性固化試驗線

綜上所述，在極薄材料的沖壓過程中，對材料技術、模具技術、沖壓技術、疊裝技術、加工設備、沖壓設備以及送料設備等方面，都有著極高的要求。這些技術難點和痛點，在全球電動化發展趨勢以及國家制定的 “十五五” 電機鐵心行業規劃的大背景下，已然成為制約整個產業鏈發展的關鍵因素，嚴重阻礙了產業鏈的順利發展。

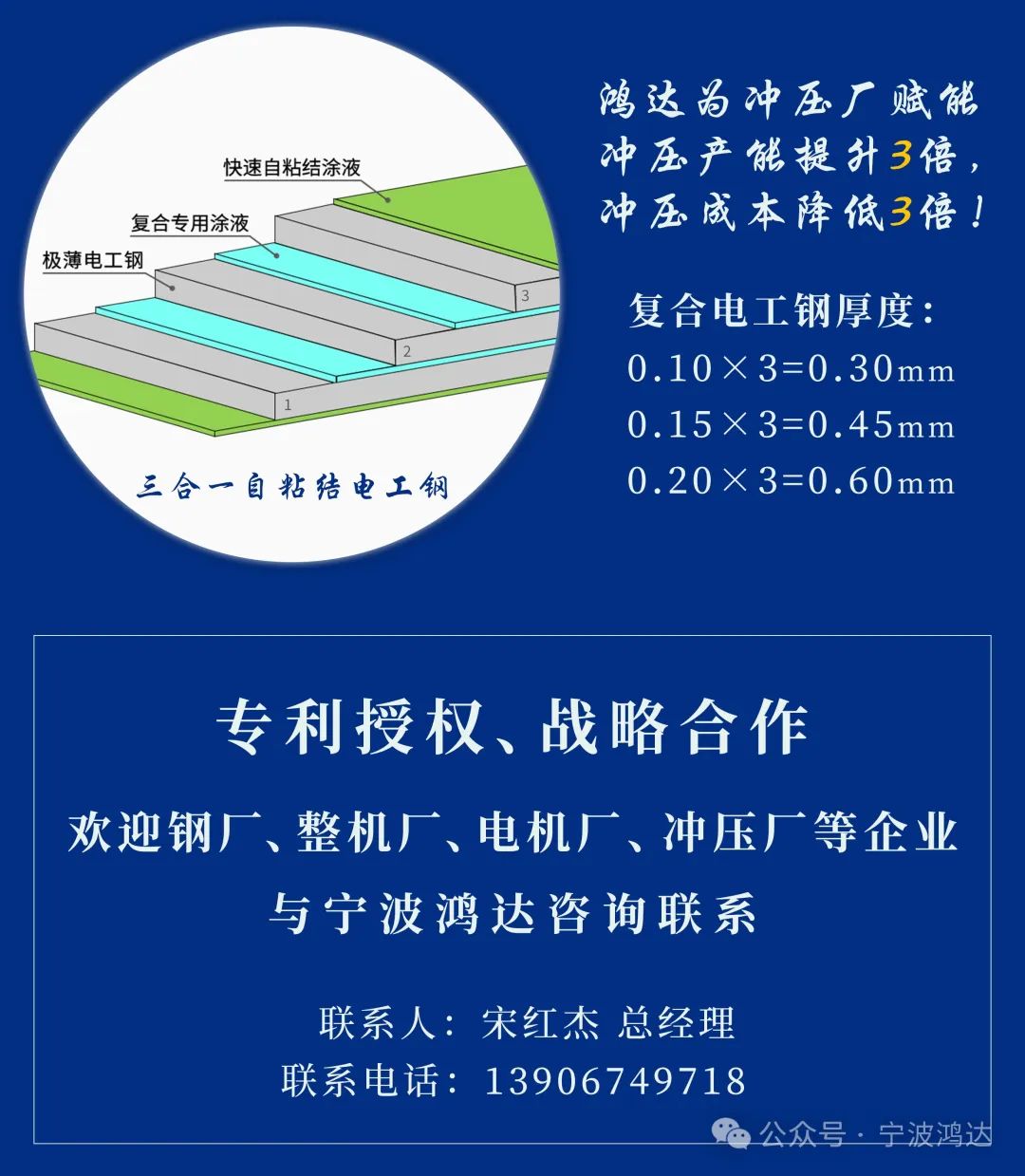

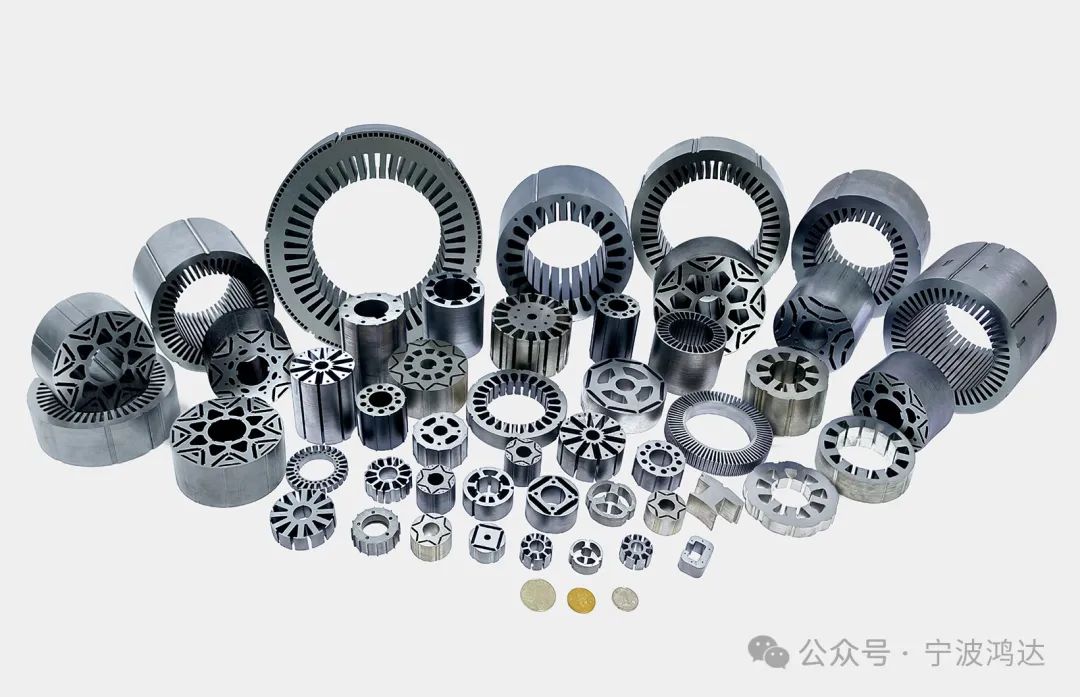

面對這些難題，寧波鴻達研發的三合一快速自粘結電工鋼，為整個產業鏈提供了破局之道。例如通過將0.10mm厚度超薄電工鋼復合成0.30mm，既保留了極薄材料的低損耗、高磁感優勢，又規避了精密沖壓的技術壁壘，實現了材料性能、加工效率以及加工成本的完美平衡。寧波鴻達正以“量產一代，中試一代，研發一代"的戰略布局，為電動化裝備的輕量化、高效化發展注入了新動能。

寧波鴻達研發的三合一快速自粘結電工鋼技術，如何破局上述的這些難點和痛點進行以下解析。

二

鴻達三合一快速自粘結電工鋼的優勢與特點

1、解決極薄電工鋼模具制造難點，痛點

從單層極薄硅鋼材料到技術突破后實現的三合一快速自粘結電工鋼，隨著材料從單層轉變?yōu)槿龑樱穸忍嵘?倍后，使模具凸模、凹模的沖壓間隙從極小轉變成較普通的沖壓間隙，比如沖壓單層0.10mm的電工鋼，凸模、凹模的沖壓間隙只有單邊0.004～0.006mm，通過三合一快速自粘結電工鋼技術，將材料厚度轉變?yōu)?.30mm，相應的凸模、凹模的沖壓間隙調整為單邊0.012～0.018mm，大幅降低了模具制造加工時的難度，降低了模具零件加工時的報廢率，縮短了模具制造時的生產周期。另外對模具刃口材料的耐磨損、防崩刃性能要求降低，選用常規的模具刃口材料以及模具鋼和普通的模具導向精度，就能滿足沖壓三層極薄硅鋼模具的需求。

2、解決極薄電工鋼沖壓的難點，痛點

從單層沖壓到技術突破后實現的三層沖壓，一方面解決了沖壓效率低下，直接將沖壓效率提升三倍。另一方面解決了極薄硅鋼只能沖壓單列的弊端，實現可以沖壓雙列、三列、多列，在沖壓效率再次提升的同時，還大大提高了材料利用率，例如雙列沖壓可以提高6%—8%的材料利用率。沖壓速度可以從極薄鋼帶的130次—150次/分鐘左右提升到180次—220次/分鐘左右，實現了沖壓速度的爬升，極大的提高了生產效率，沖壓產能翻倍。

3、解決極薄電工鋼生產和投資成本的難點，痛點

從單層沖壓到技術突破后實現的三層沖壓，一方面極大的降低了投資成本：比如以生產相同的一個鐵心為例，一種采用0.10mm的電工鋼，另一種采用0.30mm的電工鋼，前者為了保證一樣的產出，必須要投資三條生產線才行，而后者只需投資一條生產線就行，這樣采用0.10mm極薄電工鋼的產線需要投資3臺沖床，是采用三合一快速自粘結電工鋼的3倍之多。另外隨著材料從單層轉變?yōu)槿龑樱牧虾穸鹊奶嵘档土藢_壓設備的平行度、垂直度等要求，可以實現用國產沖床替代進口沖床，同時對送料機可以用常規的伺服送料機替代一拉一送式送料機，足以滿足三層極薄鋼卷的送料與沖壓要求。另一方面也降低了模具的投資成本：模具數量也可以從原先需要投入相當于現有數量的3倍，降至如今的單倍投入。對模具加工設備精度、模具的材料要求降低很多，使總的模具制造成本大幅降低。最后在生產過程中，沖壓使用的場地面積也能從3倍投資降至如今的單倍投入，沖壓生產涉及到的能源消耗，生產人員數量，帶材分條費用等一系列人工、能耗成本都能從3倍投資下降到單倍。最后采用雙列、多列沖壓后的材料利用率提升也是極大的降低了生產成本和材料投資成本。

另外長臺面、大噸位的精密沖床的研發，也為三合一快速自粘結電工鋼技術保駕護航。

4、解決極薄電工鋼鐵心疊裝的難點，痛點

從單層極薄硅鋼材料到技術突破后的三層極薄硅鋼材料，成功降低了疊裝技術難度。例如從厚度0.10mm的電工鋼復合成三層后變成0.30mm的電工鋼，這個轉變顯著增強了沖片的剛性性能，使得疊裝過程中，更容易進行碼垛堆疊操作，同時有效抑制了沖片變形問題，進而使疊裝效果大幅提升。以鐵心采用自扣方式為例，當使用三層極薄硅鋼材料時，沖出的扣點剛性十足，而且在鐵心疊裝過程中，很容易扣緊、不易脫落。并且減少了鐵心的報廢率，大幅降低了產品的材料成本，以及生產成本。

三

三合一快速自粘結電工鋼廣泛應用前景

1、國防軍工 軍事航空航天、潛艇船舶、特種車輛

2、空中交通 新能源電動飛機、無人機

3、地面交通 新能源汽車、動車、磁懸浮列車

4、水上交通 新能源電動船舶、電動游艇

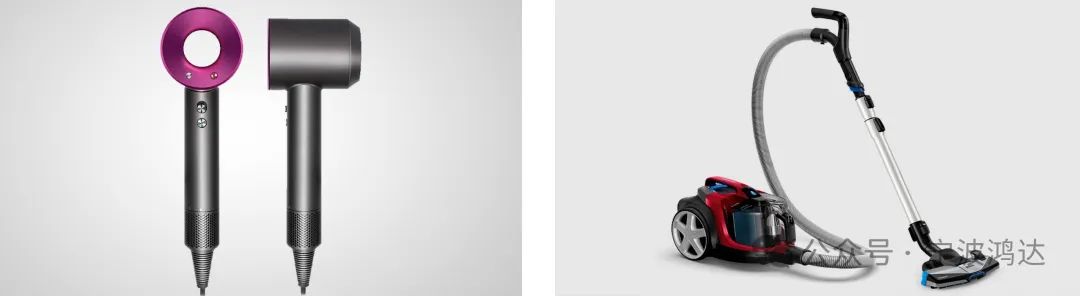

5、家用電器 電吹風、吸塵器

四

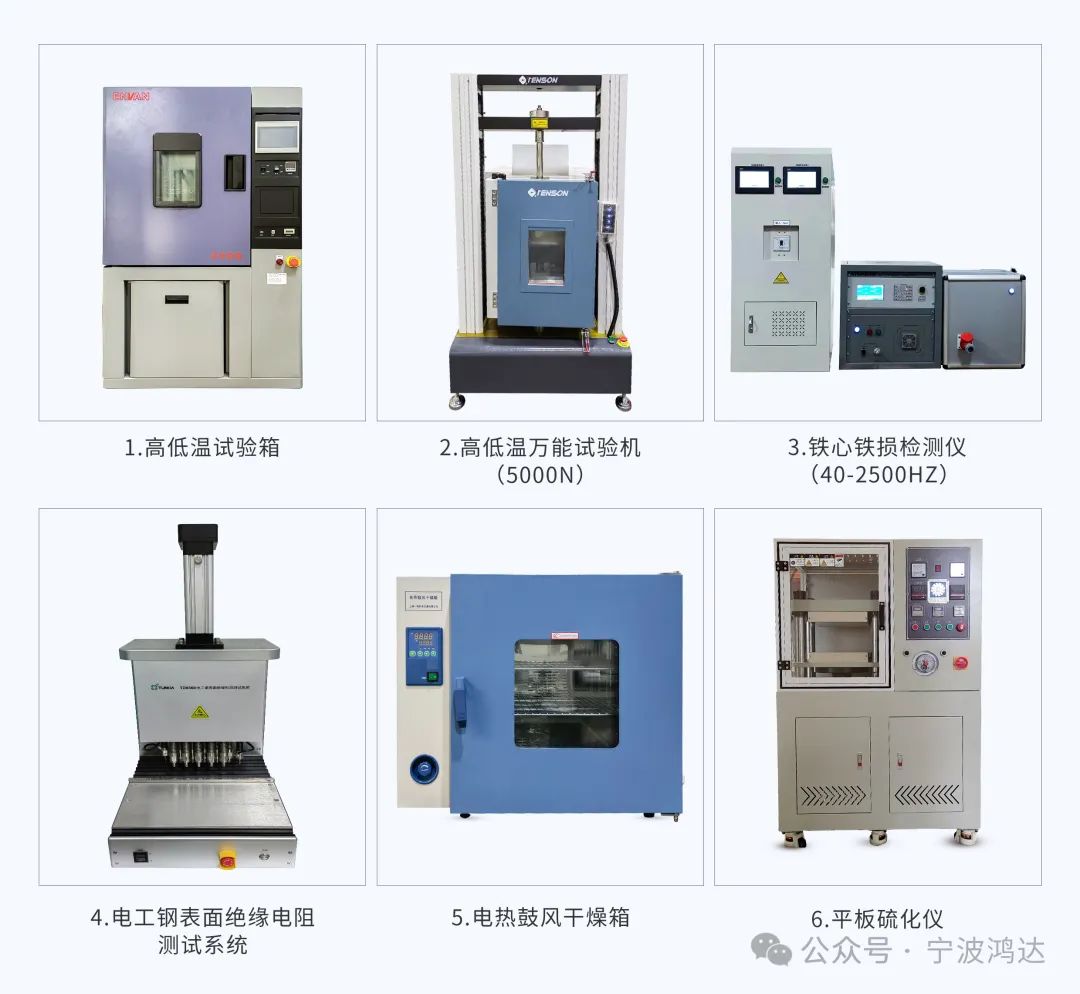

自粘結電工鋼實驗與檢測CANS實驗室

寧波鴻達電機模具有限公司投資2500多萬，建有國內首家的自粘結涂液從A狀態、B狀態、C狀態全流程、多功能檢測實驗室。

1.A狀態涂液檢測：涂液的黏度、密度、固含量。

2.無涂層電工鋼檢測：電工鋼磁性能檢測、表面粗糙度檢測。

3.B狀態自粘結電工鋼檢測：附著性、漆膜硬度、涂層厚度、硅鋼片間絕緣檢測、電工鋼耐高壓檢測。

4.C狀態自粘結電機鐵心檢測：粘結強度（T剝離、滾動剝離、剪切強度）。

5.自粘結電機鐵心失效分析與耐老化試驗：高低溫耐油失效分析、電機鐵心鐵損檢測等。

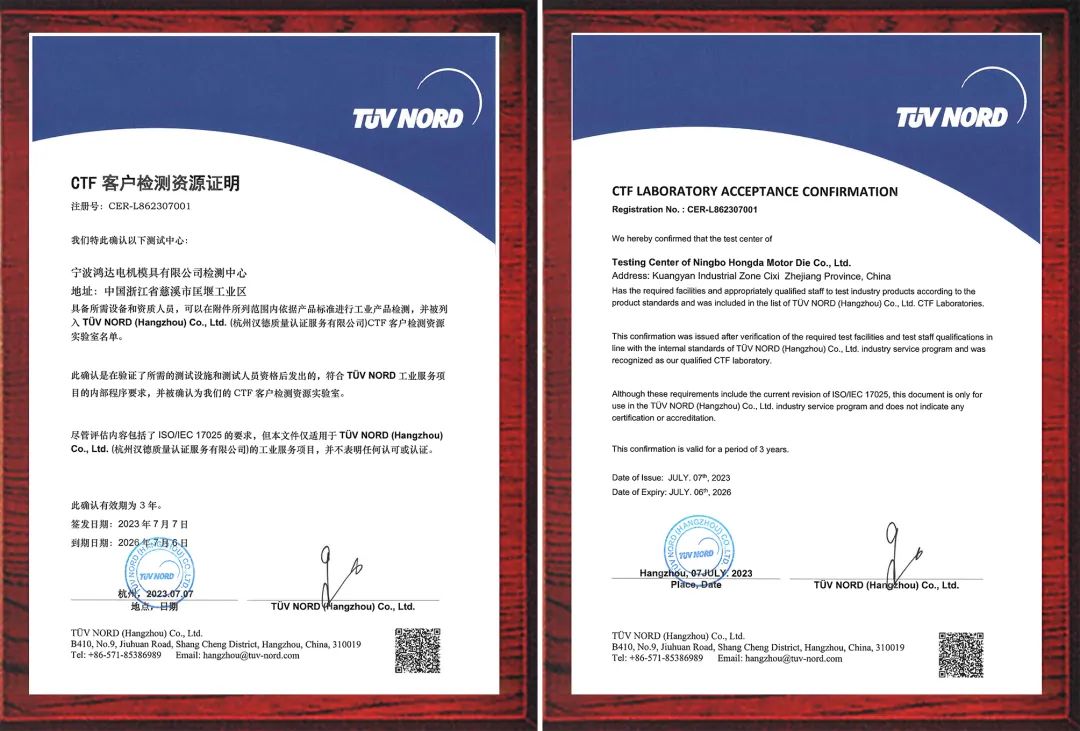

（榮獲TüV NORD授予CTF實驗室資質）

五

企業簡介

寧波鴻達電機模具有限公司創建于1988年，是中國電器工業協會鐵心應用分會副理事長單位、中國電器工業協會非晶分會理事單位、中國模具工業協會常務理事單位，中國電機鐵心模具重點骨干企業、中國模協冷沖模技術委員會副主任委員單位、國家級高新技術企業、中國電機鐵心模具行業標準第一起草單位（JB/T 11904-2014、T/ZZB 3018—2022）、自粘結電機鐵心標準第一起草單位（T/ZZB C002—2022）。致力于成為全球領先的非晶電機自粘結鐵心技術一體化解決方案服務商！鴻達精密模具出口到30多個國家和地區，服務超3000家客戶，電機鐵心快速打樣超2000家客戶。

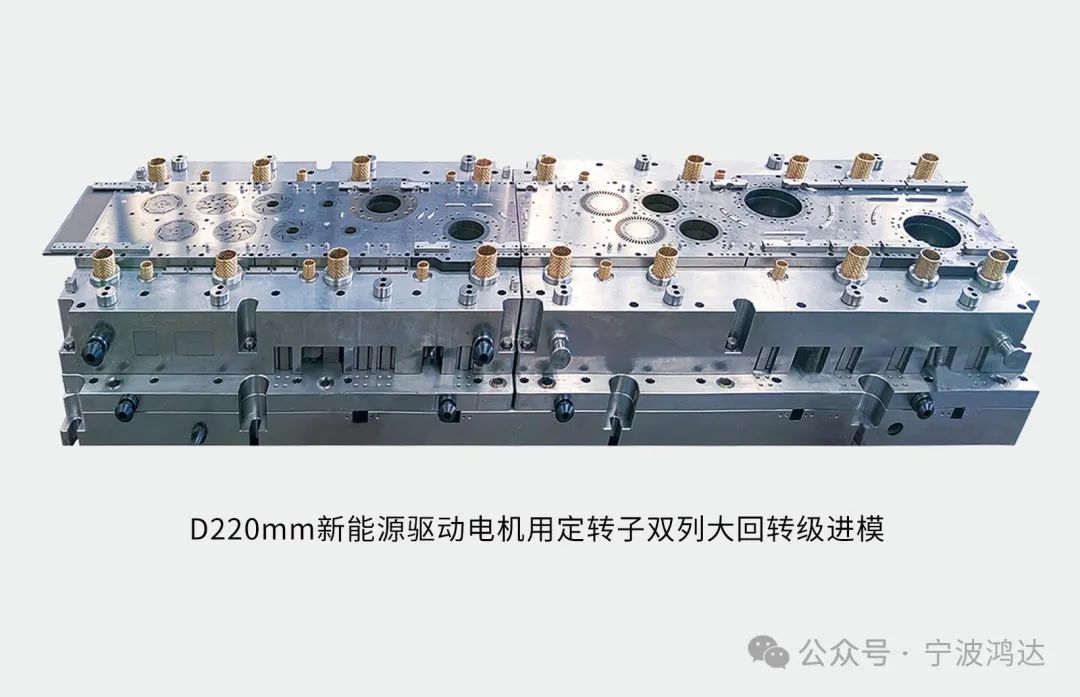

一、電機鐵心模具技術：1988年至今37年，大型精密、模內固化級進模、復沖模、壓裝模等。

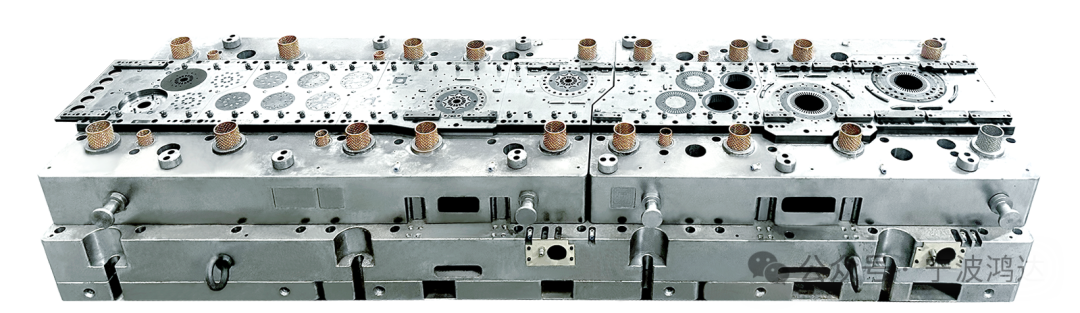

D146mm定轉子模內固化級進模

二、自粘結電機鐵心技術：2002年至今23年，2002年3月21日，上海磁懸浮列車項目由上海交大（杜朝輝教授），上海寶鋼（儲雙杰、陳卓雷、陳曉），上海先鋒（周守國副總工程師、朱新鋼），寧波鴻達（宋紅杰、楊健）聯合開發磁懸浮列車長定子自粘結鐵心，于2002年4月10日中國第一個長定子自粘結鐵心在鴻達誕生。

（長1027mm×寬89.5mm×高180mm）

上海磁懸浮列車直線電機自粘結長定子鐵心

三、非晶電機鐵心技術：2016年至今9年，應用于電動飛機、電動汽車、電動船舶、航空航天、家用電器、高速電機等領域。
